太阳能充放电控制器使用说明

• 简介.

50. 具光控、时控、常输出等多种输出控制方式；
50. PWM调光信号，配合时控可分时段多级或无级调光；

• 型号解释

1. 50. 额定电压=12V;
   50. 最大太阳能电流=10A;
   50. 改进序号: A
   50. T：含可用户外部设定时控单元
   50. D：调光输出

• 安装
  1. 安装尺寸

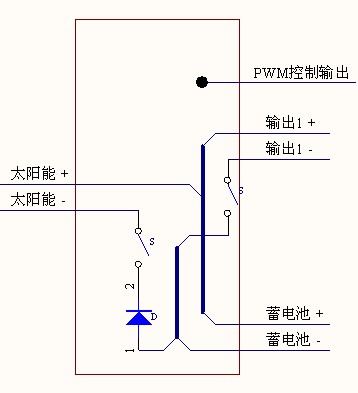

  2. 接线方式如图

50. 蓄电池正: 红色;
50. 蓄电池负: 黑色;
50. 太阳能正: 黄色;
50. 太阳能负: 蓝色;
50. 输出正: 绿色;
50. 输出负: 白色;

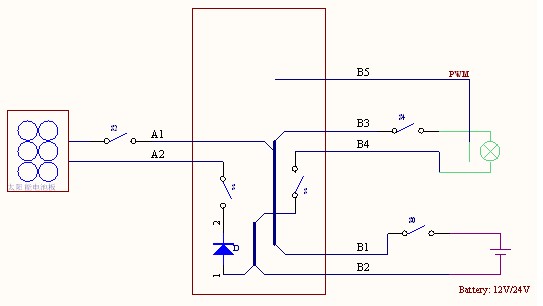

1. 3. 典型应用系统

50. 确信控制器处于“关闭”状态开始接线；
50. 虽然系统具有接反等保护功能，但安装时仍必须注意连接的正确性，应按相关要求正确连接，检查后接通开关！
50. 最好的接线顺序是最先接好蓄电池负极，并立即进行绝缘保护
50. 系统测试/检修方便，各输入输出回路可配置开关；
50. 导线连接可以是: 1)直插端子连接, 2)自闭端子连接, 3)直接导线连接

1. 4. 控制面板与设置

1. 50. 控制器开关ON/OFF

1. 如果太阳能板输出不够供控制电路电力消耗（约10mA）, 则控制器因供电不足而关闭；
2. 如果太阳能板输出大于供控制电路电力消耗, 则控制器将检测到高电压而关闭；
3. 如果太阳能板输出基本等同控制电路电力消耗, 则控制器将保持工作，直到平衡关系打破；
   50. 电源指示LED

1. 50. 蓄电池电压批示LED

1. 50. 亮灯时间

50. 时间表示： 含权LED指示，即从上到下的时间指示LED分别表示4小时，2小时和1小时，亮灯时计数，不亮灯均表示0。
50. 时间调整： “时间调整”按钮，每按压1次，定时时间值循环+1小时（7小时+1小时为0小时），同时由LED指示出。
    5. 工作状态转换

1. 50. 充电

1. 充电控制：未过充情况下“白天”接通充电回路，太阳能板向蓄电池充电。
2. 过充保护：当检测到蓄电池单元电压大于2.41V时，系统进入“过充保护”状态，此时断开太阳能板与蓄电池连接，太阳能板处开路状态。
3. 过充恢复：系统处于“过充保护”状态下将不断检测蓄电池电压，当蓄电池单元电压小于2.23V时，系统清除“过充保护”状态，重新连接太阳能板与蓄电池。因为蓄电池类型不同，过充保护/过充恢复的阀值可有不同，系统仅按常规数值设定，其他数值需在出厂时作订制。
   50. 放电输出

1. 输出控制：未过放情况下“夜晚”接通输出回路，蓄电池向灯具放电输出，输出时间。
2. 过放保护：当检测到蓄电池单元电压小于1.92V时，系统进入“过放保护”状态，此时断开输出。
3. 过放恢复：系统处于“过放保护”状态下将不断检测蓄电池电压，当蓄电池单元电压大于2.08V时，系统清除“过放保护”状态，重新输出。
4. 调光： 本控制器支持PWM调光信号输出，可以由控制器向LED等可调光灯具发送调光信号，信号标准：f_PWM=250Hz, V_H=Vd, V_L<0.3V，低电平有效。

1. 1. 定时：前半段100%，后半段50%；
   2. 光控：前5小时100%，其余时间50%；
   3. PWM调光是一种无级调光，配合智能控制器可以设置其他任意逻辑上可行的调光方案，复杂调光方案需要出厂订制。

1. 6. 安全警告及注意事项
