12V 4A铅酸＋锂电混合充电器

该智能电池充电器是一款用微控制器控制，适用铅酸＋锂电的混合电池。技术参数：输入：电压－100~240 AC, 50/60Hz 电流－1.0A 输出： 14.7V 4.0A 适用的电池范围：2.3Ah-120Ah/12V(铅酸) 2Ah-20Ah/12V(锂电)

上一产品：输入24/36/48/60/72/80/96V转输出12V 功率60W电流5A 电动车配件

下一产品：48V转12V 120w 240w 360w 480w 电动车直流转换器 DC/DC非隔离转换器

产品描述

序号	项目	单位	规格
输入
1	额定输入电压	V	100-260Vac 50/60Hz
2	额定输入电流	A	0.5A
3	最大输入功率	W	70W
输出
4	输出电压	V	最大电压14.8V
5	适用电池容量		12V /2.3-120Ah(铅酸充电器),12V/2-20AH(锂电充电器)
6	蓄电池恢复电压(阶段1)	V	19.4±0.2V DC（铅酸充电器),<14.7V(锂电充电器）
	蓄电池恢复电流	mA	<200mA
7	充电电流(阶段2)	A	3.85±0.1@12V
8	充电电压(阶段 3)	V	14.4±0.3V DC
9	空载电压(阶段4)	V	13.6±0.3V DC
10	阻断电流(阶段 5)	A	0A
11	最大输出功率	W	60W
12	LED指示灯		4 LED:Power on,Reverse, Battery OK,Charging
			3LED:Model selected light
13	输出保护		过温保护, 无火花过压保护
			短流保护,反极性保护
14	效率	%	>80%
15	输出连接器		夹钳&孔眼

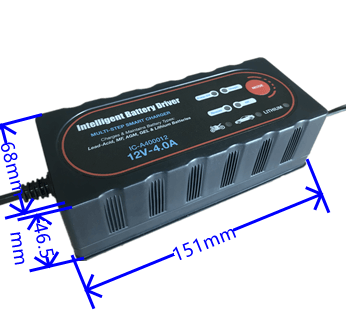

16	充电器尺寸	mm	150x68x47 mm
17	包装盒尺寸	mm	213x133x85mm
18	包装盒		18pcs/纸盒
19	纸箱尺寸	cm	46x42.7x27.5cm

模式MODE	输入 Input	输出 Output	适用电池 Used for battery
	90-260VAC 50/60Hz Max. 0.5A	14.4V/0.8A	2.3-14Ah
		14.4V/4.0A	14-60AH
Li		14.7V/4.0A	2-20Ah.

LED	颜色 colour	技术参数 Technical Data
Power on	绿 green	电源连接正确指示灯power on
Charger	黄 yellow	正在充电指示灯battery is charging
Reverse	红 red	极性接反指示灯battery polarity reversed
Weak	红 red	坏电池指示灯weak battery
OK	绿 green	电池充饱指示灯charging is completed
Recovery	蓝 blue	修复电池指示灯battery is being recovering

使用说明（步骤）：

1.连接充电器输入电源
2.电池连接.
把充电器的红色鱼夹或圆环连接到标志“＋”或红色的电池正极端子上，把充电器的黑色鱼夹或
圆环连接到标志“－”或黑色的电池负极端子上。
如果红色的反极指示灯“Reverse”点亮，请对换连接在电池上的鱼夹或圆环。
3.连接电源的同时电源指示灯“Power On”点亮。
4.若Recover蓝色指示灯亮，说明充电器对电池正在修复该电池。若修复成功，黄色指示灯Charging”将会点亮。若经过长时间修复，Recover蓝色指示灯会闪烁。该电池无法修复，请更换电池。
5.在充电器的充电过程中，充电指示灯“Charging”将会点亮。充电器就会先对电池进行恒流充电，当电池电压达到一定的数值时将会自动进入恒压充电，恒压充电到电流降低到一定的数值时电池充饱绿色指示灯“OK”点亮，并自动切断充电电流。
6.电池充饱时，绿色指示灯“OK”将会点亮。如果充电器一直连接着电池，一旦电池的电压比较低时，充电器将会自动对电池再充电，并且橙色充电指示灯“Orange”将会点亮，而绿色指示灯“OK”会熄灭。
保修期
充电器的保修期为从零售商售出后开始计算的2年内，主要是针对物料缺陷及工艺、性能的保修。如果是人为的破坏，没有授权的维修或者试图维修使得充电器失效，将不在我们的保修范围内。你的法定权利将不会受到任何影响。
警告！请在使用之前阅读
·请放于干燥通风的环境中充电，电池释放的气体具有爆炸性。
·充电时，请务必保持充电器周围没有任何火花
·充电时，不要放于潮湿的地方，以免发生电击
·确保电池端子干净整洁
·此充电器仅限室内使用
此充电器由一个微处理器控制整个充电过程。它适用于启动型的12V锂电池。
注意：此充电器不适用于镍镉或者镍氢的碱性电池
